433 հեռակառավարման վահանակ

433 հեռակառավարման վահանակ

Աշխատանքային լարումը` 12V

Ստատիկ աշխատանքային հոսանք՝ ≤6mA

Աշխատանքային ջերմաստիճանը՝ -40°C-+80°C

Ընդունման զգայունություն՝ ≥-105dBm

Աշխատանքային հաճախականությունը՝ 315 ՄՀց, 433 ՄՀց

Ելքային լարումը` AC և DC ընտրելի

Ելքային հոսանք՝ ≤3A



Ապրանքի մանրամասն

Ապրանքի պիտակներ

Վեց ալիք ֆիքսված կոդի հեռակառավարման վահանակ.

Վեց ալիքով անլար ընդունման խելացի կարգավորիչը անջատիչ ազդանշաններ է թողարկում վեց ռելեների համար, որոնք կարող են թույլ տալ սարքավորումը կառավարել շարժիչի առաջ և հետադարձ պտույտին հասնելու համար.կամ անջատիչը կարելի է միացնել և անջատել, ինչպես նաև տարբեր հատուկ կառավարման ընթացակարգեր:Հիմնականում օգտագործվում է էլեկտրական դռների, պատուհանների, բարձրացնող սարքավորումների, դարպասների, վերելակների, արդյունաբերական հսկողության և անվտանգության արդյունաբերության և այլ ոլորտներում:

Հիմնական Տեխնիկական:

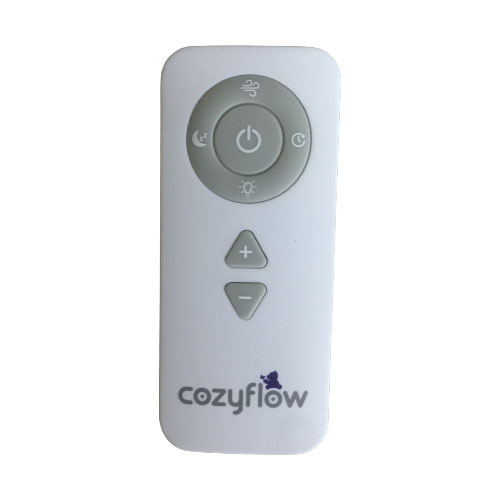

5007-1 թթ

Աշխատանքային լարումը` 12V

Ստատիկ աշխատանքային հոսանք՝ ≤6mA

Աշխատանքային ջերմաստիճանը՝ -40°C-+80°C

Ընդունման զգայունություն՝ ≥-105dBm

Աշխատանքային հաճախականությունը՝ 315 ՄՀց, 433 ՄՀց

Ելքային լարումը` AC և DC ընտրելի

Ելքային հոսանք՝ ≤3A

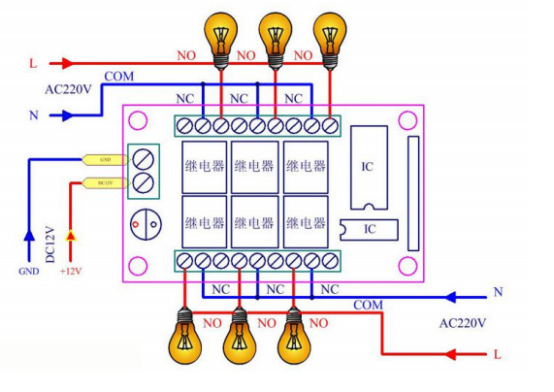

Միացման դիագրամ.

Միացման դիագրամ

Զուգավորման մանրամասները.

1. Կառավարման վահանակի (ընդունիչի) վրա սեղմեք և պահեք ուսուցման կոճակը 5 վայրկյան, ցուցիչի լույսը միշտ միացված է՝ ուսուցման վիճակ մտնելու համար:

2. Սեղմեք RC-ի կոճակը՝ ֆունկցիայի կոդի հրամանը ստացողին ուղարկելու համար, ցուցիչի լույսը թարթում է և մարում այս պահին, այնուհետև զուգավորումն ավարտված է:

Աշխատանքային տարբեր ռեժիմներ ստանալու համար սեղմեք տարբեր սերիական համարների կոճակներ, օրինակ վերցրեք հեռակառավարման նոր նմուշը.

Լրիվ վազքի ռեժիմի համար սեղմեք թիվ 1 ստեղնը:Այսինքն, բոլոր 1-6 ռելեները գտնվում են վազքի աշխատանքային վիճակում։

Սեղմեք No 2 կոճակը ամբողջական կողպման ռեժիմի համար, այսինքն՝ բոլոր 1-6 ռելեները գտնվում են ինքնափակման ռեժիմում։

Սեղմեք թիվ 3 ստեղնը լիարժեք ինքնակողպման ռեժիմի համար:Այսինքն՝ բոլոր 1-6 ռելեները գտնվում են ինտերլոկային աշխատանքային վիճակում։

Սեղմեք թիվ 4 ստեղնը 3 վազքի և 3 ինքնափակման ռեժիմի համար, այսինքն՝ 1-3 ռելեները վազքի ռեժիմ են, իսկ 4-6 ռելեները՝ ինքնափակման ռեժիմ։

Սեղմեք թիվ 5 ստեղնը 3 ինքնափակման և 3 կողպման ռեժիմի համար, այսինքն՝ 1-3 ռելեները գտնվում են վազքի ռեժիմում, իսկ 4-6 ռելեները՝ ինտերլոկման ռեժիմում։

Սեղմեք թիվ 6 ստեղնը 3 ինքնափակման և 3 փոխկապակցման ռեժիմի համար, այսինքն՝ 1-2 ռելեները գտնվում են վազքի ռեժիմում, իսկ 3-6 ռելեները՝ կողպեքի ռեժիմում։

DT006

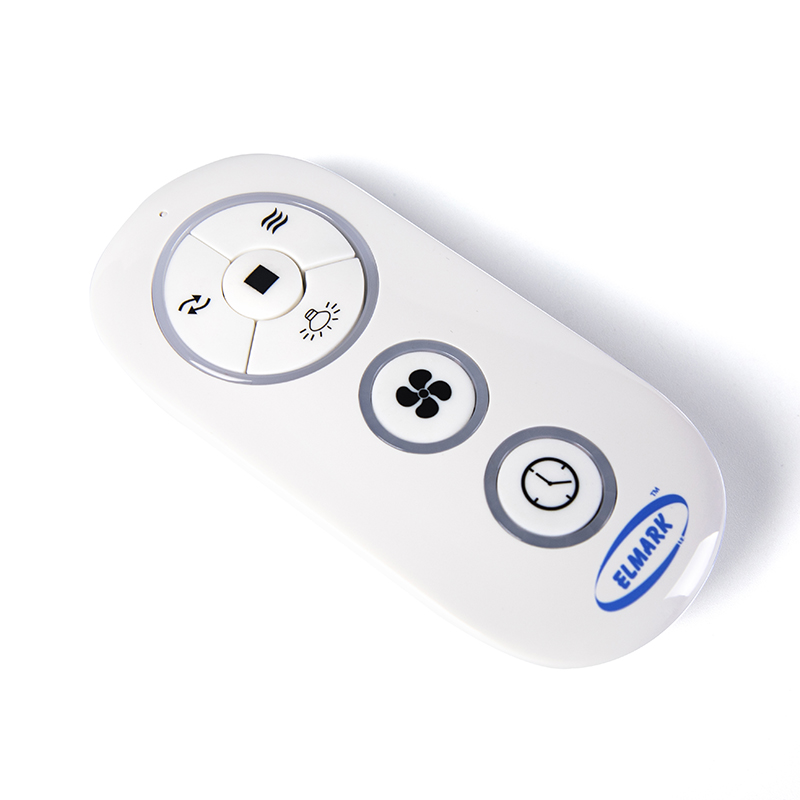

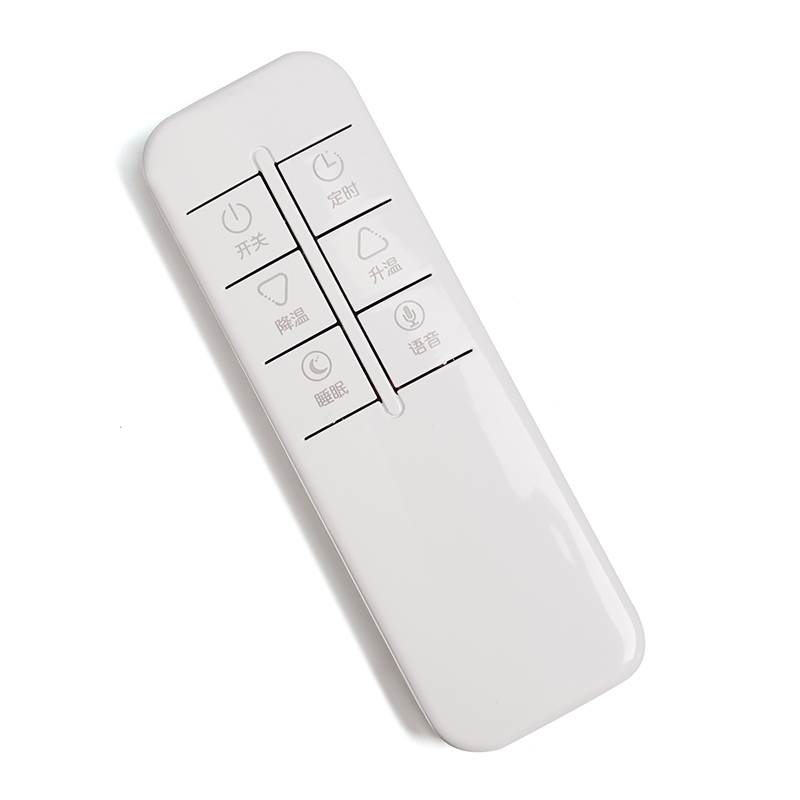

DT006B-2

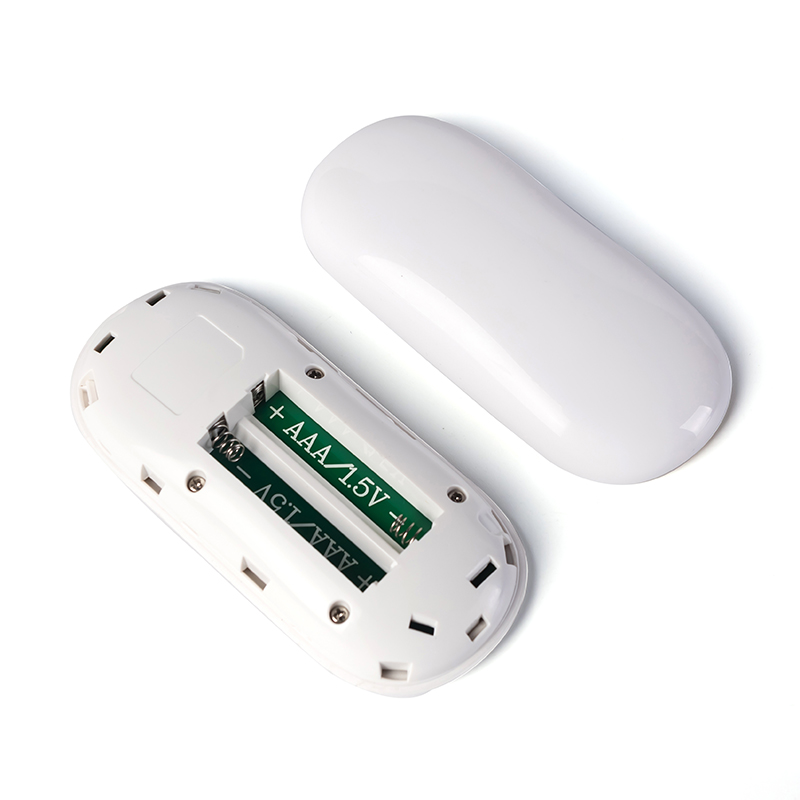

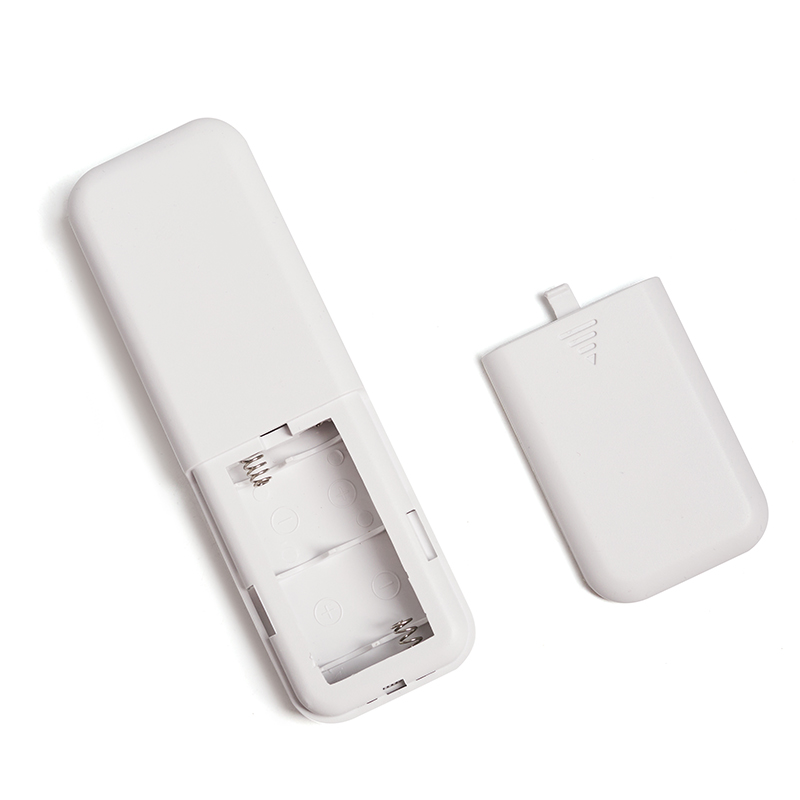

DT006B-3

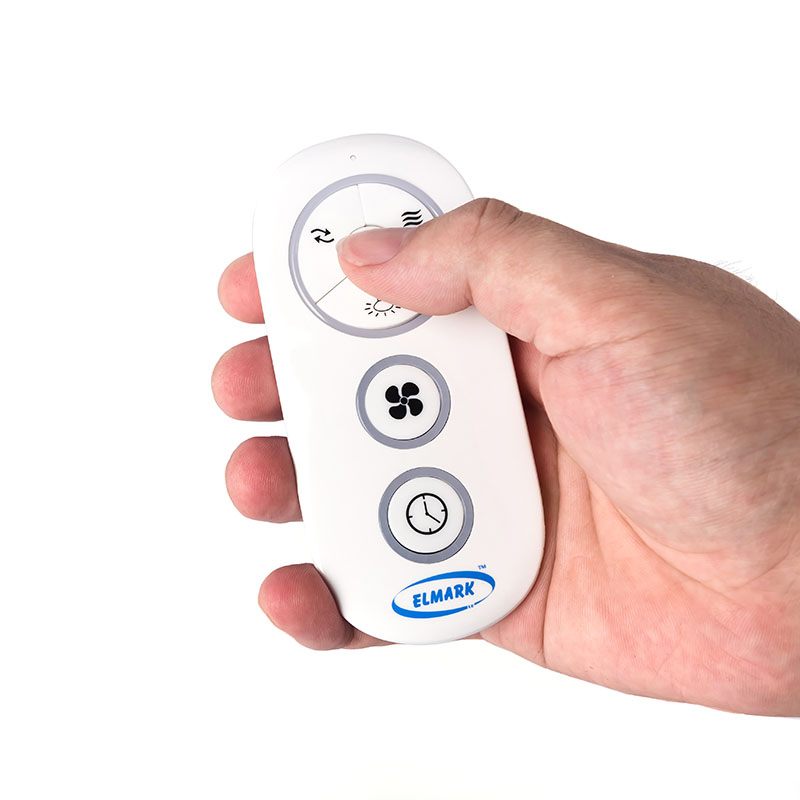

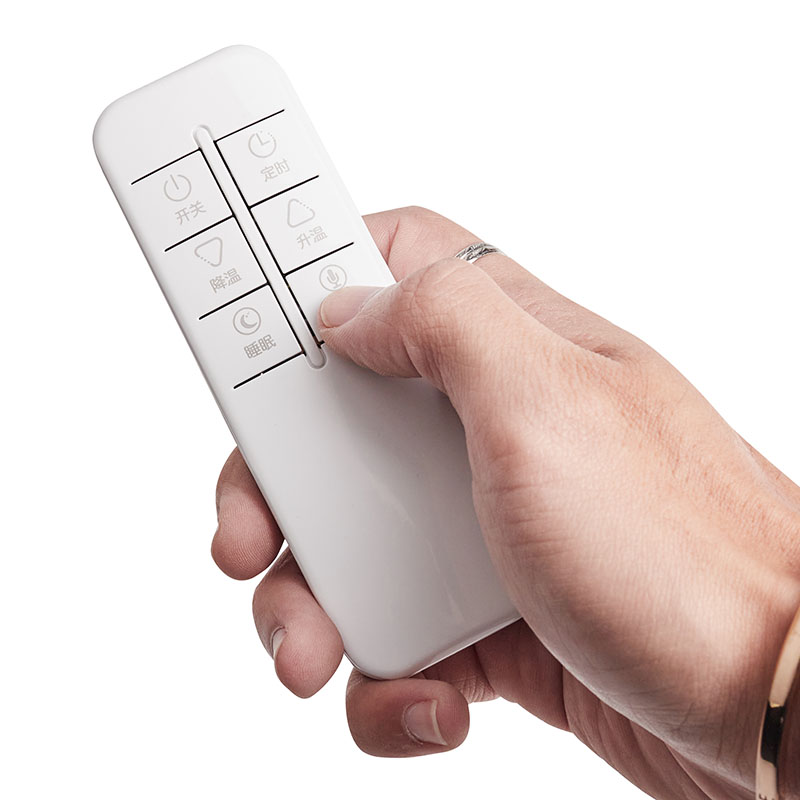

DT006B-4

DT006B

DT006B-2
DT006B-3
DT006B-4

DT010B

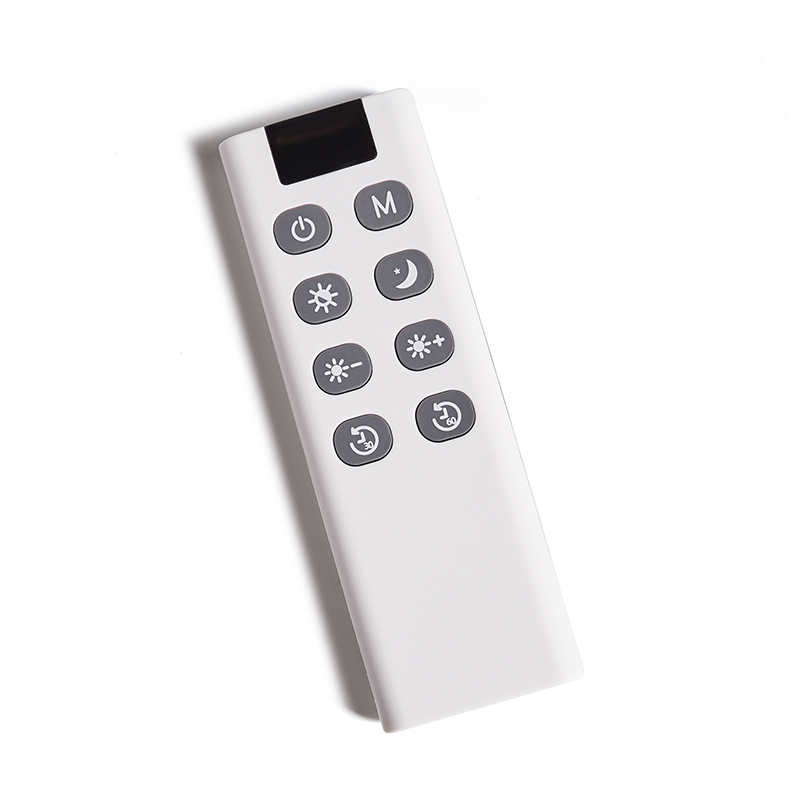

DT010B-2

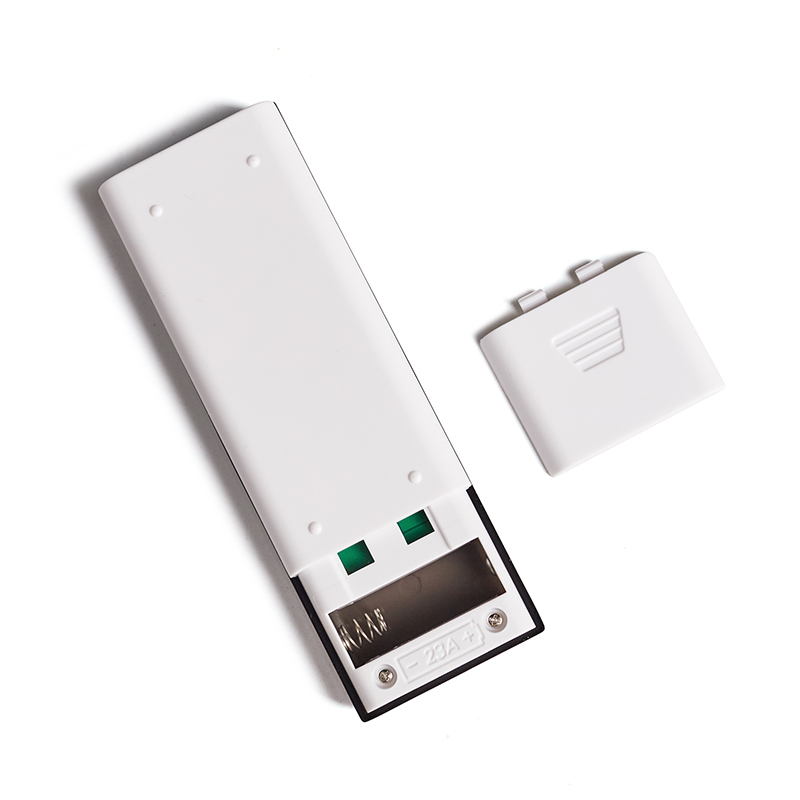

DT010B-3

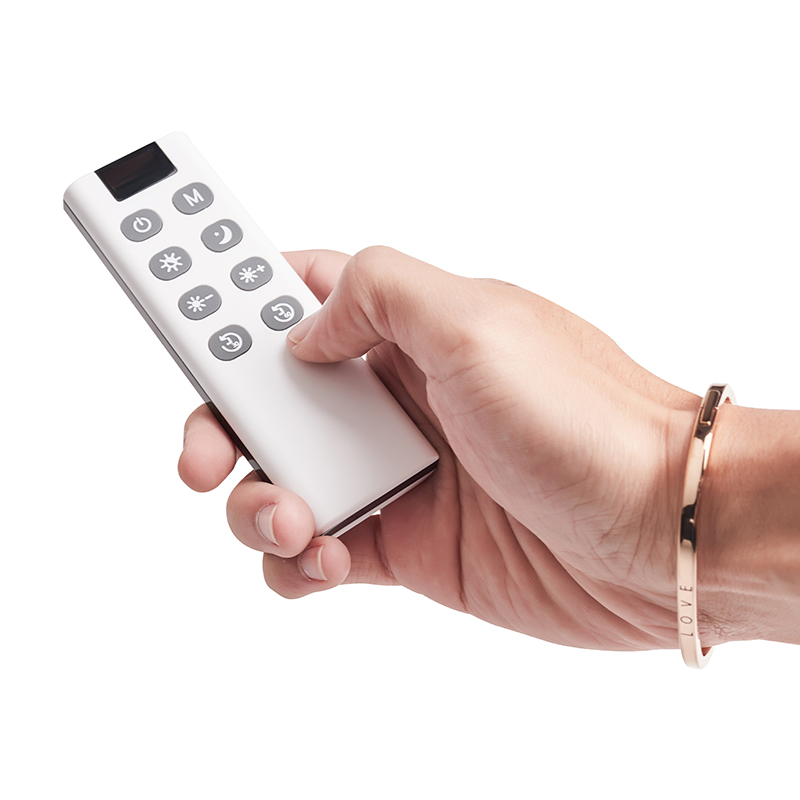

DT010B-4

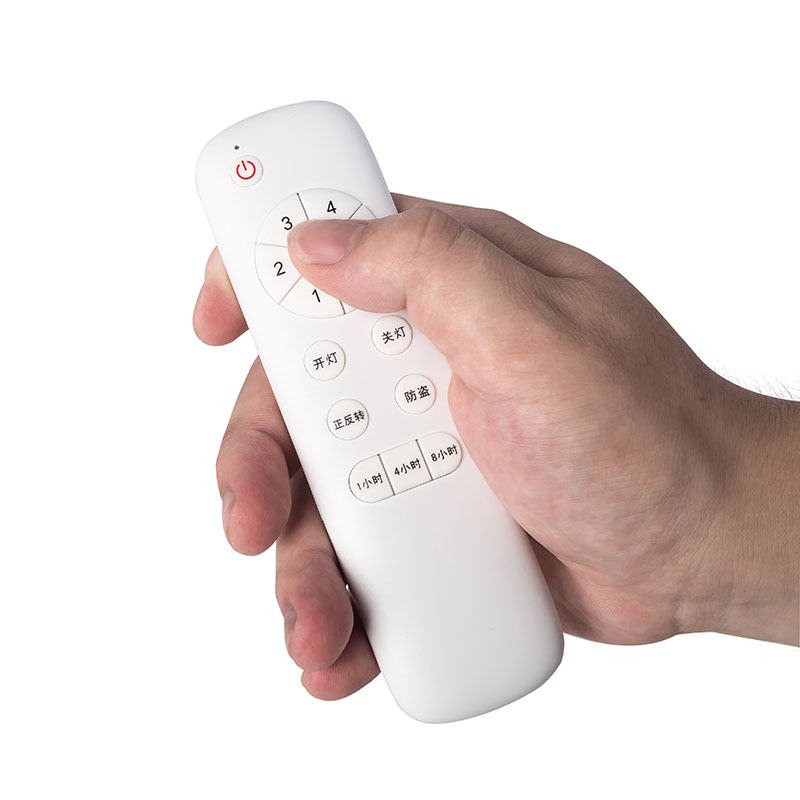

DT015G

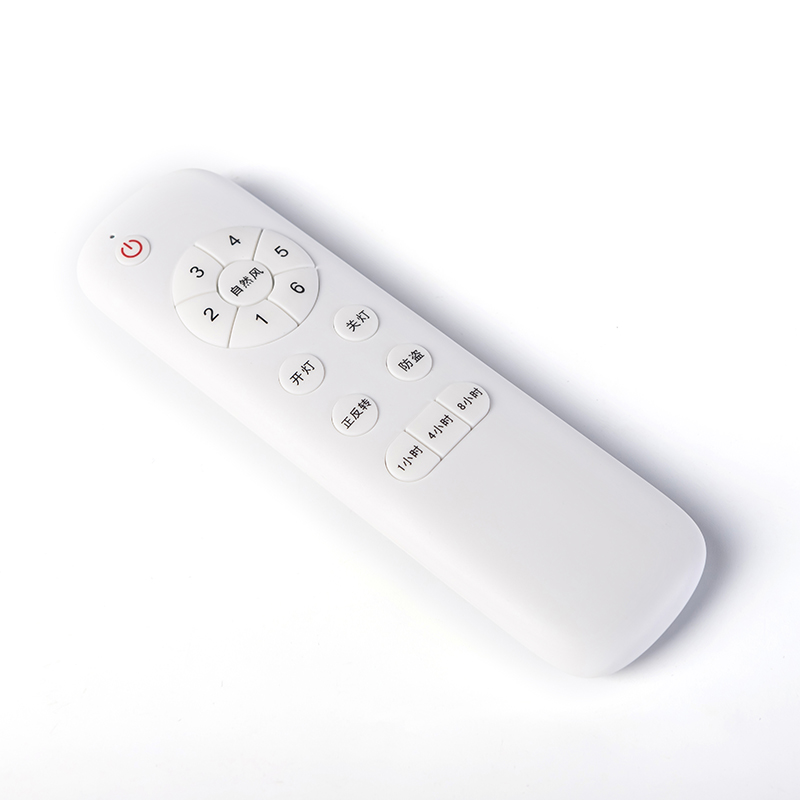

DT015G-1

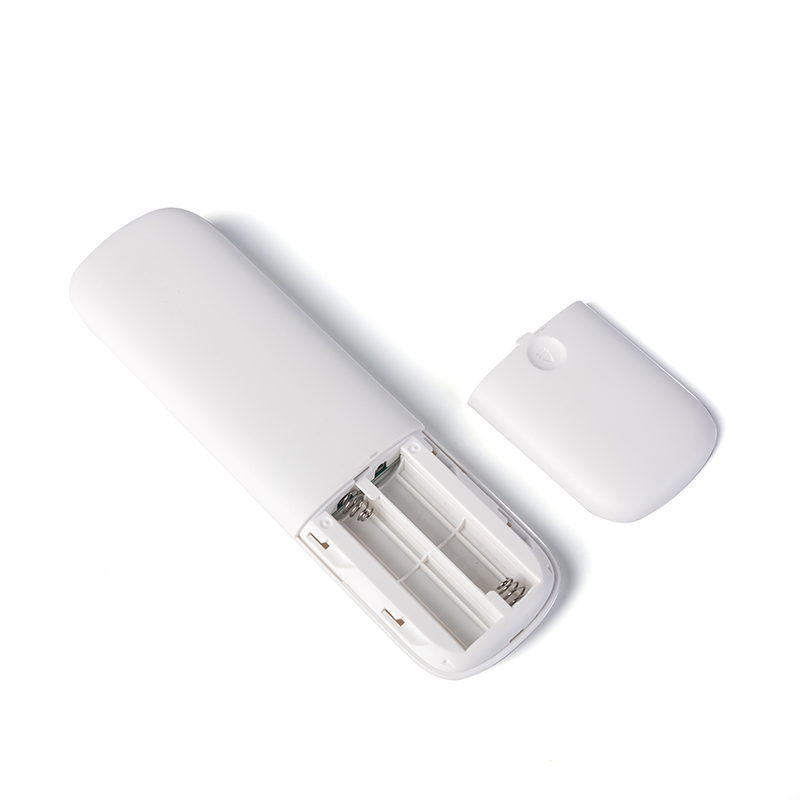

DT015G-2
DT015G-3

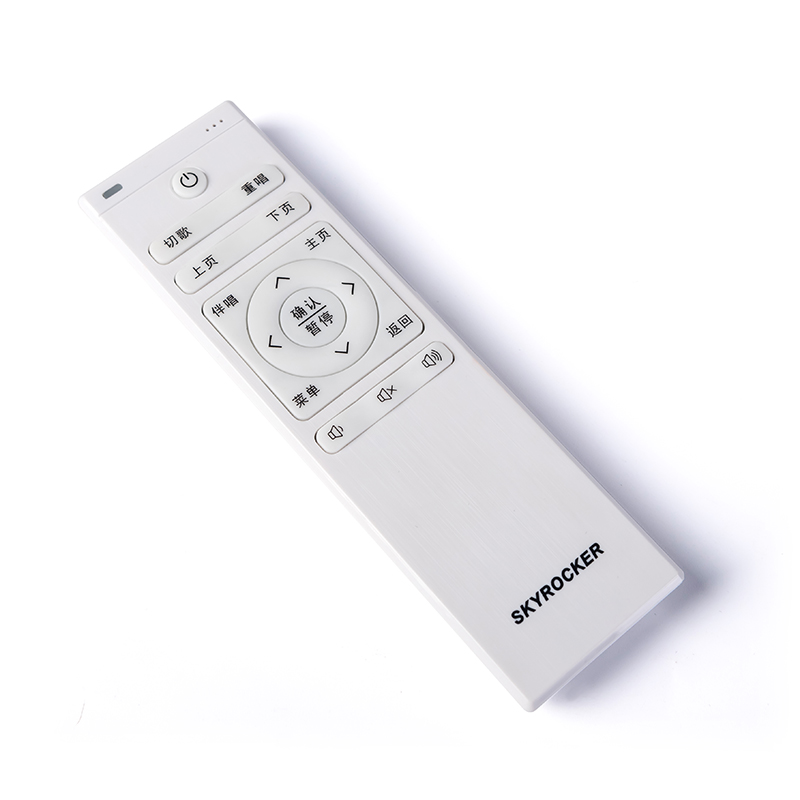

DT017F

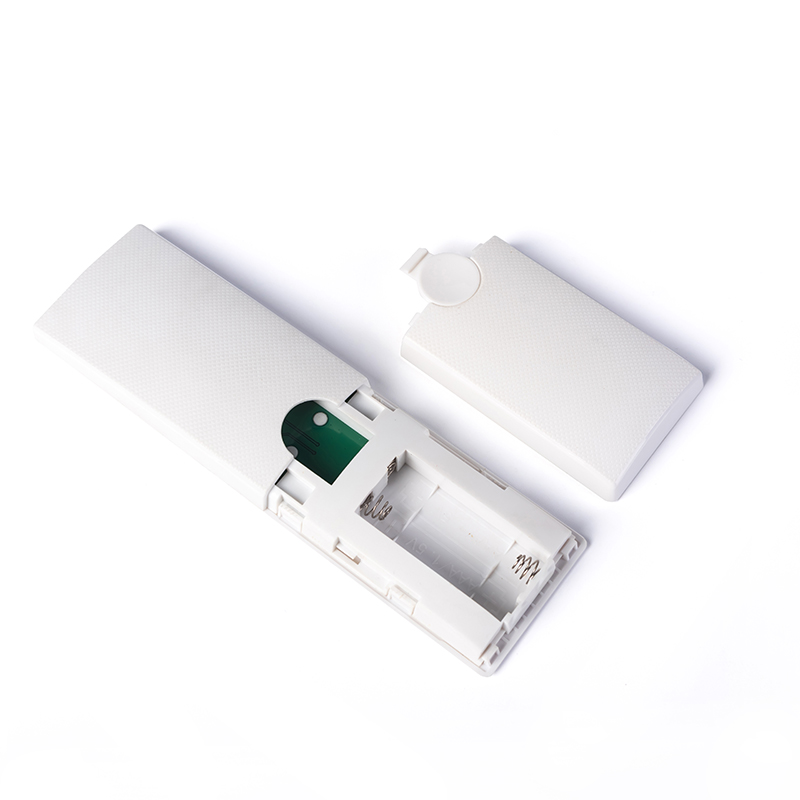

DT017F-1

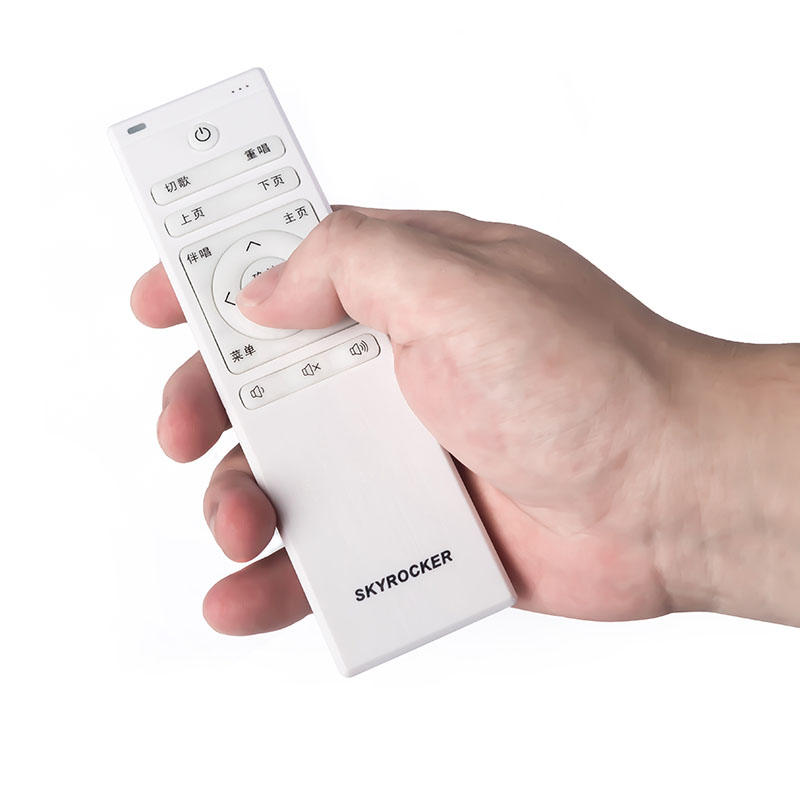

DT017F-2
DT017F-3

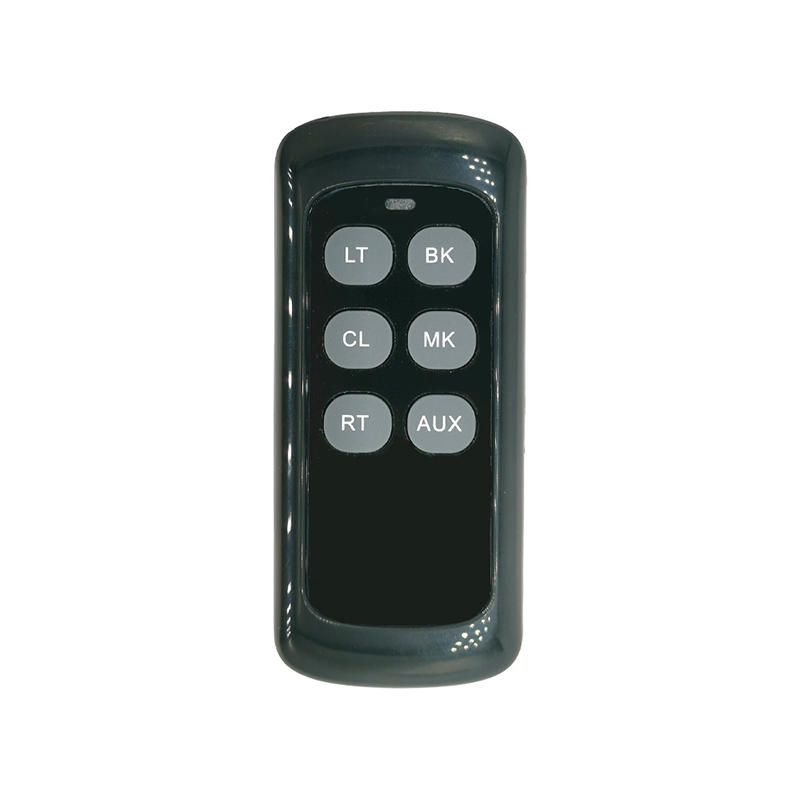

DT8889

DT8889

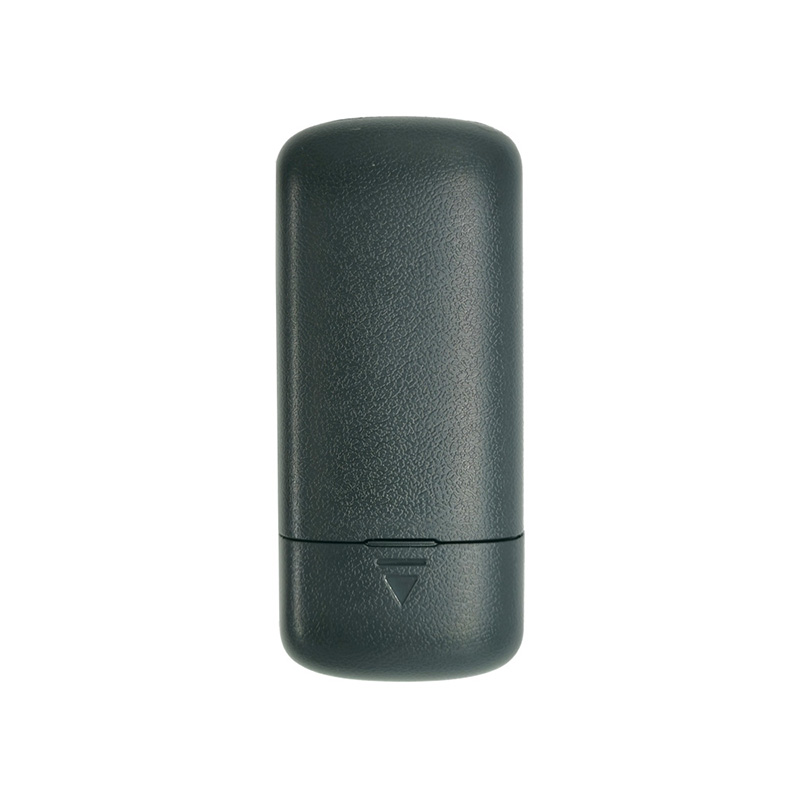

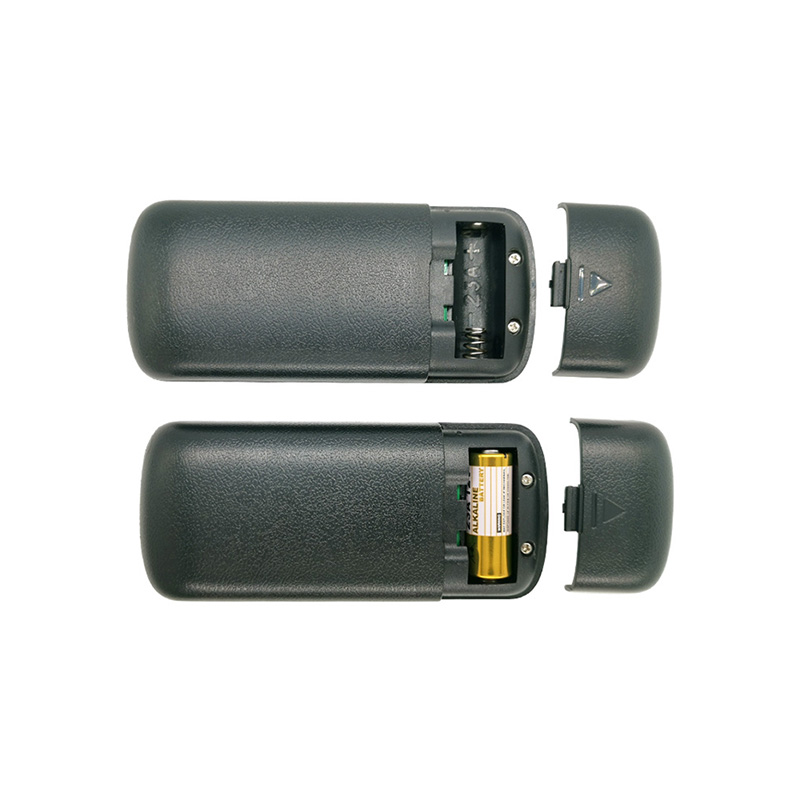

DT8889-2
